توضیحات
- مدل : MGAL05 ,MGAL07 ,MGDI10 —————————- با گشتاور خروجی : 500 – 125 نیوتن متر
- مدل : MGS50, MGS63 ,MGS80 ,MGS100 ——————- باگشتاور خروجی : 4000 – 500 نیوتن متر
- مدل : MWG130 ,MWG170 ,MWG210 ,MWG270———– با گشتاور خروجی : 84000 – 12000 نیوتن متر
- مدل : MGS320 ,MGS410 ,MGS512 —————————— با گشتاور خروجی : 360000 – 90000 نیوتن متر
Technical Specifications
تست عملکردی:
تمامی گیربکس ها در مجموعه میراب تولید و مورد تست عملکردی قرار میگیرند. تست های عملکردی با اعمال حداقل دو برابر گشتاور ورودی مورد نیاز جهت ماکزیمم گشتاورخروجی انجام می گیرد.
درجه حفاظت:
تمامی گیربکس ها دارای گواهی درجه حفاظت آب بندی IP65 & IP68 طبق استاندارد IEC 60529 است.
عمر کارکرد:
عمر کارکرد گیربکس ها در صورت استفاده صحیح و سرویس بموقع آن و استفاده از حداکثر گشتاور خروجی ذکر شده در جدول، حداقل ۱۵۰۰۰ سیکل کامل (باز- بسته – باز) خواهد بود. با استفاده کمتر از حداکثر گشتاور خروجی می توان عمر کارکرد را افزایش داد.

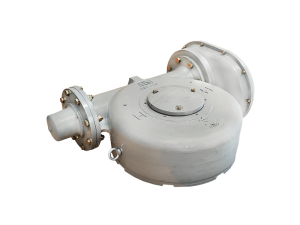

مشخصات گیربکس:
مدل MGAL: زاویه گردش این گیربکس ها تا 95 درجه است که می توان محدوده ابتدا و انتهای ربع گرد را پس از نصب با پیچ های بیرونی پوسته گیربکس بصورت مستقل تنظیم کرده و با مهره قفل نمود.
مدل MGS: زاویه گردش این گیربکس ها تا 95 درجه است و محدوده ابتدا و انتهای ربع گرد با تنظیم مهره چاکنت های انتهایی ماردون قابل تغییر است.در این گیربکس ها تامین گشتاور با استفاده از ماردون و چرخ حلزون گیربکس تامین میگردد .
مدل MWG: زاویه گردش این گیربکس ها 95 درجه میباشد و پس از نصب روی شیر یا دستگاه دیگر محدوده ابتدا و انتهای ربع گرد با پیچ های سر شش گوش بیرونی پوسته گیربکس بصورت مستقل تنظیم و با مهره قفل نماید.
پوشش رنگ:
مدل های MGAL با بدنه آلومینیومی با رنگ اپوكسی پودری مشکی و در سایر مدل ها بدنه و درپوش چدنی گیربکس پس از چربی گیری و شات بلاست توسط رنگ اپوكسی پودری RAL7001 به روش الكترواستاتیكی پوشش داده می شود.
